Elettrotesta con struttura in acciaio saldato, stabilizzato, sabbiato, lavorato e verniciato
ELT 45 H535
Caratteristiche
-
Elettrotesta Monospalla 50° / 45°
Asse A Riduttore HFUS-50-120-2UH
- Rapporto riduzione totale I=363:1
- Motore Asse 400W Yaskawa ( o similare)
- Coppia nominale Asse 871 Nm
- Corsa +/- 105°
Asse C Riduttore HFUS-50-120-2UH
- Rapporto riduzione totale I=363:1
- Motore Asse 800W Yaskawa ( o similare)
- Coppia nominale Asse 1100 Nm
- Corsa +/- 365°
- Con centraggio successivo
Elm
- Quadro 150×150 L=419 Attacco HSK-F63 HSK-E50
- Raffreddamento Acqua+Glicole
Servizi:
- N° 1 Dia 8mm acqua refrigerante ingresso
- N° 1 Dia 8mm acqua refrigerante Uscita
- N° 1 Dia 8mm Sbloccaggio Utensile
- N° 1 Dia 8mm Pressurizzazione /Soffio Utensile
- N° 1 Dia 8mm Soffio Cono

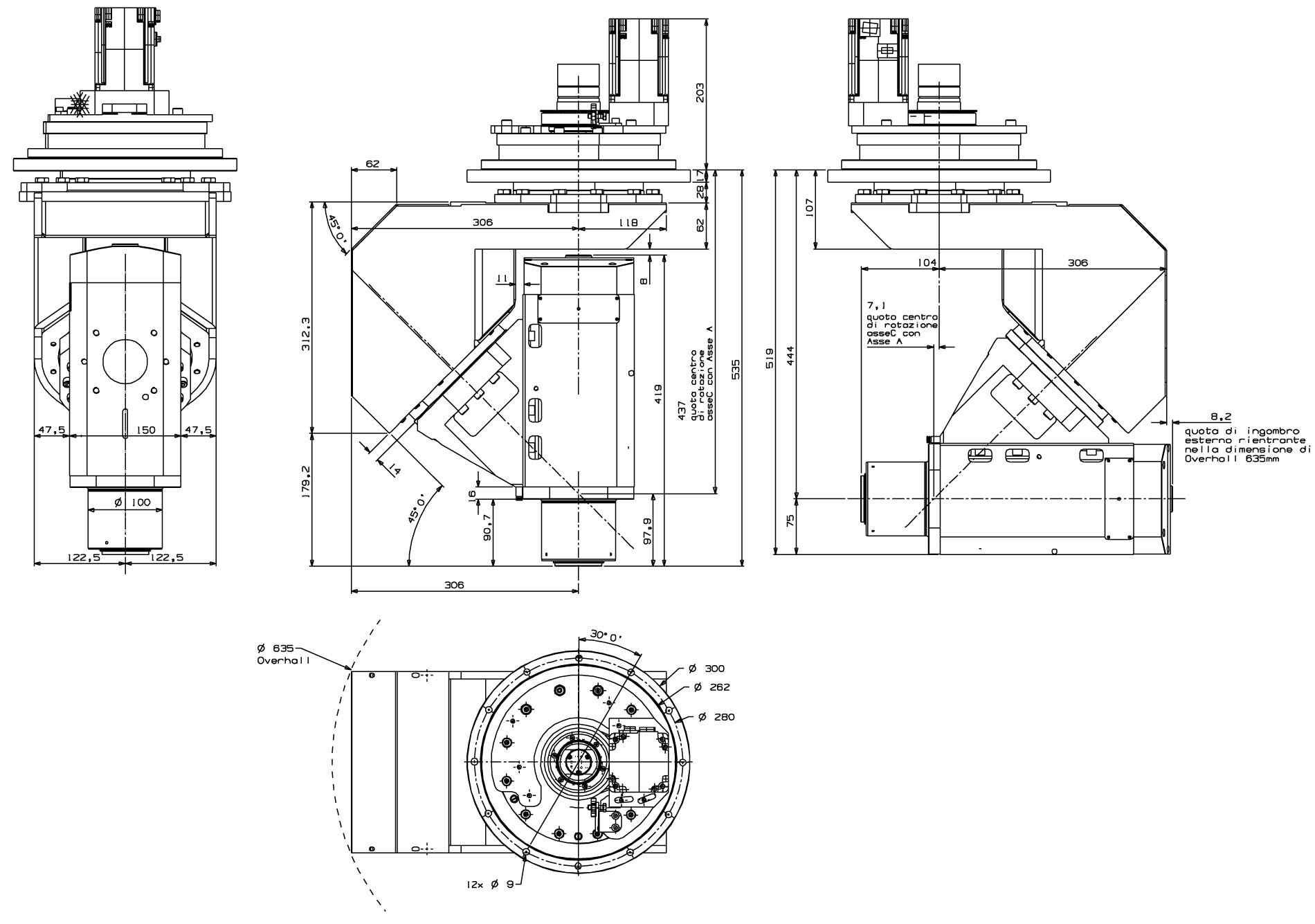

Disegno
